Prefabricated Steel Structure Building Workshop Factory Plant SGS BV CE goedgekeurd

Fabriek voor geprefabriceerde staalconstructies Werkplaats

Naam van het project: Nieuwe fabriek Twee stukken blikkenworkshop

Aantal verdiepingen, hoogte en oppervlakte van het gebouw: de eerste verdieping boven de grond in dit project.

De eerste verdieping heeft een hoogte van 10,50m; het gebouw is 20790,31 vierkante meter groot.

Architectonische structuurvorm: aanneming van lichte staalstructuur, gedeeltelijke framestructuur en de levensduur van de hoofdstructuur

Beperkt tot 50 jaar; het veiligheidsniveau van de structuur is niveau 2, de intensiteit van de seismische versterking is 7 graden en de ontwerp-aardbevingsgroepering is:

De derde groep is ontworpen met een basisversnelling van 0,10 g.

Brandwerendheid: het bovengrondgedeelte heeft een brandwerendheid van niveau twee.

De niet-dragende wanden van de staalconstructie zijn gemaakt van polyurethaancomposite platte stalen platen en de funderingsbalken van de buitenwanden van de fabriek zijn verhoogd tot de hoogte van de

Onder de 1,2 meter is het een 200 dikke gegaseerde betonnen blokmuur met grijze buitenste wandtegels.

De muur is samengesteld uit 100 mm glaswol gefilterd composietbord en eenlaagse geprofileerde stalen plaat.

Het buitenste paneel van het wandpaneel is gemaakt van 0,7 mm dik aluminium zink gecoate profielstaalplaat en het binnenste paneel is gemaakt van 0,5 mm dik aluminium zink gecoate profielstaalplaat

Het binnenste paneel van de muur is gemaakt van 0,5 mm melkwitte profielstaalplaat, die aan de binnenkant van de spits is geïnstalleerd.

Dak 2: metalen profielplaatdak

1.0.6 dikke HV-470 type 360 graden verborgen gesp aluminium zink buitenste laag geperste kleur staalplaat (het buitenste oppervlak van het dak is melkwit)

Kleur)

2.100 dikke roze ultrafijne staalstructuur speciaal glaswolfilter met aluminiumfolie (massa-dichtheid niet minder dan

16 kg/m3, thermische geleidbaarheid van niet meer dan 0,037 w/mk)

3. warm gegalvaniseerde, koud gevormd staalplaten

4.0.5mm 980 galvaniseerde geperste binnenkleur staalplaat (met een melkwit oppervlak)

Buitenmuur 3: Kleurplaat van staal Buitenmuur, gebruikt voor buitenmuren van staalconstructies van meer dan 1,2 meter

1.0.7 mm dik aluminium zink gecoate profielstaalplaat

2.100 dikke roze ultrafijne staalstructuur speciaal glaswolfilter met aluminiumfolie (massa-dichtheid niet minder dan

16 kg/m3, thermische geleidbaarheid van niet meer dan 0,037 w/mk)

3. warm gegalvaniseerde, koud gevormd staalplaten

4.0.5 mm dik aluminium zink gecoat profielstaalplaat (binnenpaneeloppervlak melkwit)

Wanneer de aanleg is voltooid, moet u de regels voor de ankerbouten vinden en deze strikt op de aangegeven as en hoogte plaatsen.

Vind de regels: Het is vereist dat alle ankerbouten zijn uitgelijnd in positie, en na het plaatsen van de stalen kolom moet het in een rechte lijn

De las van de ankerbouten moet stevig worden verbonden, waarbij de as en de hoogte worden gewaarborgd.De onderkant van de schroef en de onderkant van de bout moet worden gekruisweld stevig met de belangrijkste versterkingSchudt de bouten voor inspectie nadat het lassen is voltooid.

Installatie van platformbalken en stalen kolommen

Bij het tillen van stalen kolommen moeten de fundamentele moeren vooraf worden afgevlakt.Nadat de stalen kolommen zijn in principe op zijn plaatsDe ankermoer moet strakker worden.

Opheffing van stalen balken na montage: Nadat de constructie van stalen balken is voltooid, worden de stalen balken opgeheven.

Voor grote afstanden gebruik je Z-type en voor kleine afstanden C-type.

Installatie van dakpanelen

Installatie van panelen aan de binnenwand: de panelen zijn parallel aan de stalen kolommen en er moet op worden gelet dat de verbindingen tussen de twee panelen niet te groot zijn.De nagels moeten recht zijn., moet het bord vlak en recht zijn en moet de afstand tussen de zelfkloppende spijkers gelijk zijn

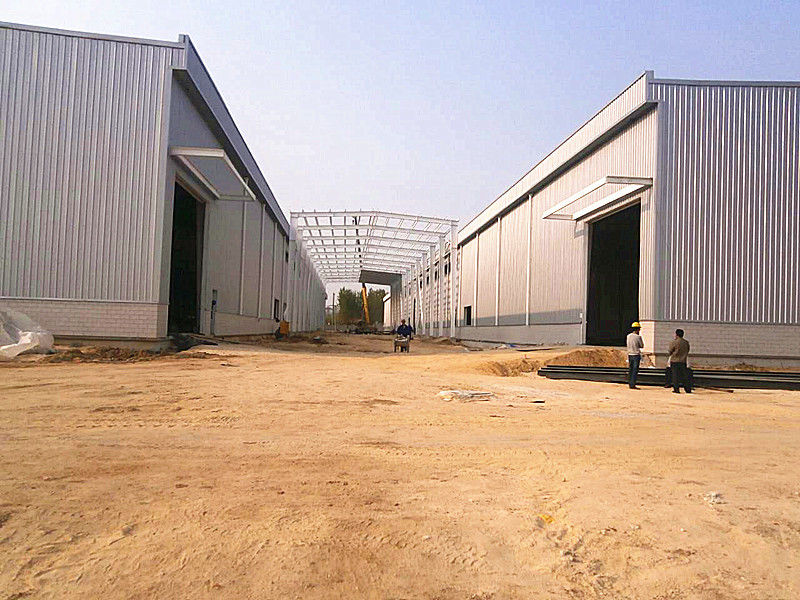

Afgesloten foto's:
